陶瓷真空過濾機

產品簡介：一款依靠微孔陶瓷進行真空脫水的陶瓷過濾機

。

處理能力：1～150 ㎡

應用范圍：鑫海陶瓷過濾機可廣泛應用于礦山有色金屬、稀有金屬

、黑色金屬

，非金屬等精礦及尾礦脫水，化工行業氧化物

、電解渣

、浸出渣、爐渣的脫水及環保污水污泥廢酸處理等

。

產品改進：利用微孔陶瓷做過濾介質

，能耗節省約90%以上。

在線留言在線咨詢

24小時服務熱線 153-1182-6765

獲取報價

點擊添加微信

13811510145

優勢特點

空度(真空度0.09～0.098MPa)

，濾餅水分低;

加含固量<50ppm，可反復利用

，減少排放;

與傳統陶瓷過濾機相比增加了濾餅洗滌

，適用需洗滌的物料;

PLC

、微機結合自動閥門控制，自動化程度高，降低勞動強度;

真空陶瓷過濾機價格合理

，結構緊湊

，占地面積小

，安裝維護方便;

先進的排液系統

，可適合任何工況條件下使用;

可處理物料細度從-200到-450目以及各種超細物料;

與壓濾機設備相比能耗節省約90%以上，運行成本低

。

陶瓷真空過濾機工作原理

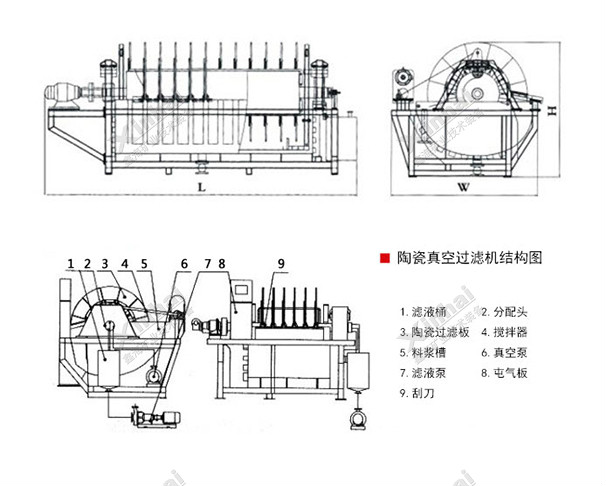

陶瓷真空過濾機主要由輥筒系統

、攪拌系統、給排礦系統

、真空系統

、濾液排放系統、刮料系統

、發沖洗系統

、聯合清洗(超聲波清洗、自動配酸清洗)系統

、全自動控制系統

、槽體、機架幾部分組成

。

吸漿區：工作時浸沒在料漿的過濾板在毛細作用下結合真空壓力

，表面吸附成一層濾餅，濾液通過濾板進分配閥至排液罐

。

淋洗區：濾餅轉出料漿斗后

，對濾餅進行噴淋洗滌

。

干燥區：陶瓷過濾機的濾餅可繼續在高真空力的作用下脫水

。

卸料區：進入無真空的情況下，刮刀自動卸料

。

反沖洗：工業水或濾液通過分配閥進入陶瓷板由內向外進行清洗

。清洗堵塞的微孔。在陶瓷板使用一個周期后

，采用超聲波配合低濃度酸混合清洗

，保持陶瓷板的高效使用。

技術參數

型號	過濾面積/m²	濾盤/圈	濾板數量/塊	槽體容積/m³	裝機功率/KW	運行功率/Kw	主機（L×W×H）/m
TC-1	1	1	12	0.21	3.5	2.0	1.6×1.4×1.5
TC-4	4	2	24	1.0	7.0	3.0	2.4×2.5×2.1
TC-6	6	2	24	1.2	7.0	6.0	2.4×2.9×2.5
TC-9	9	3	36	1.7	9.0	7.0	2.7×2.9×2.5
TC-12	12	4	48	2.2	11.0	7.5	3.0×2.9×2.5
TC-15	15	5	60	2.7	11.5	8.0	3.3×3.0×2.5
TC-21	21	7	84	4.0	13.5	9.0	4.6×3.0×2.6
TC-24	24	8	96	4.5	16.5	10.5	4.9×3.0×2.6
TC-27	27	9	108	5.0	17.0	11.0	5.2×3.0×2.6
TC-30	30	10	120	5.5	17.5	11.5	5.5×3.0×2.6
TC-36	36	12	144	7.0	23.0	16.0	6.6×3.0×2.6
TC-45	45	15	180	8.5	25.0	19.0	7.5×3.0×2.6
TC-60	60	15	180	12.5	33.0	22.0	7.5×3.3×3.0
TC-80	80	20	240	16.2	40.0	24.0	9.0×3.3×3.0
TC-102	102	17	204	18.5	53.0	35.0	8.8×3.6×3.3
TC-120	120	20	240	20	60.0	40.0	9.7×3.6×3.3
TC-150	150	25	300	24	75.0	47.0	11.2×3.6×3.3
